Automatische uitvoerbaarheidsanalyse van engineeringstekeningen laagspanning

Organisatie || Siers Infraconsult

Projecttype || M.Sc. Thesis

Kandidaat || Luc Roetenberg

Projectduur || mei 2025 – november 2025

Scriptie || download

Als gevolg van de energietransitie moet het Nederlandse elektriciteitsnet op grote schaal worden uitgebreid en vernieuwd. De vraag naar werk in de ondergrondse infra is groter dan wat aannemers kunnen leveren. Om sneller en efficiënter te werken maken netbeheerders steeds vaker gebruik van de buurtaanpak / wijkgerichte aanpak / PILS, waarbij het elektriciteitsnet van een volledige wijk in korte tijd wordt vernieuwd. Tegelijkertijd zijn de aannemers steeds vaker verantwoordelijk voor zowel het ontwerp als de uitvoering.

Het is voor aannemers daarom van belang om al in vroege ontwerpfases goed na te denken over de uitvoerbaarheid om problemen en vertragingen tijdens de uitvoering zo veel mogelijk te voorkomen. Echter, in de praktijk wordt uitvoerbaarheid vaak impliciet beoordeeld, op basis van individuele kennis en ervaring. Dit maakt het proces foutgevoelig en leidt tot variatie tussen projecten. Er is daarom behoefte aan een meer systematische en reproduceerbare manier om uitvoerbaarheid te toetsen voor nutsprojecten.

Voorbeeld van beperkende omgevingsfactoren bij de aanleg van elektriciteitsnetten.

In andere delen van de bouwsector worden digitale technologieën al succesvol ingezet om dit soort systematische ondersteuning te bieden. Deze zijn veelal gebaseerd op BIM en gefocust op de bouwsector, en sluiten daardoor nog onvoldoende aan bij het toetsen van de ruimtelijke uitdagingen in nutsprojecten.

In dit onderzoek is daarom een GIS-gebaseerde tool ontwikkeld die ruimtelijke data vanuit de Basis Grootschalige Topografie (BGT) gebruikt om conflicten tussen het ontwerp en omgeving te identificeren. De tool toetst een tracé op fysieke conflicten (zoals bomen en verhardingen), non-fysieke grenzen (zoals private grond) en werkruimtebeperkingen voor open ontgravingen en persingen.

Na testen en evaluatie wordt de tool als waardevol beschouwd in vroege ontwerpfases, omdat de tool op objectieve wijze een uniforme controle doet en zo inzicht geeft in kritieke locaties langs een tracé. Daarmee verkleint de tool de kans dat belangrijke uitvoeringsfactoren over het hoofd worden gezien. Het laat zien dat de ruimtelijke analysemogelijkheden van GIS effectief kunnen ondersteunen bij het inzichtelijk maken van uitvoeringsconflicten in nutsprojecten.

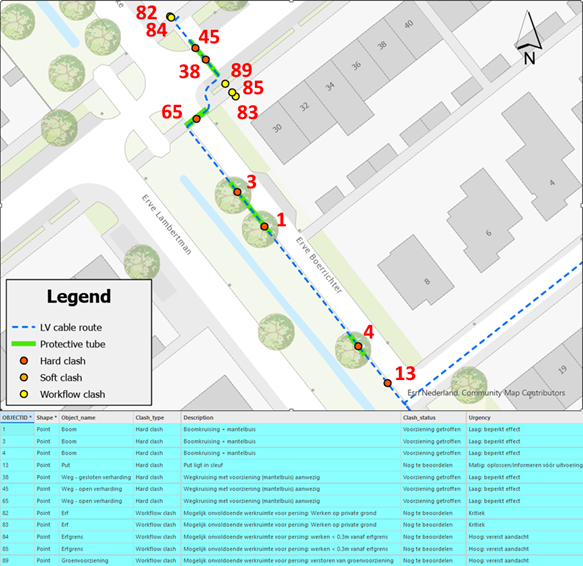

Output van de tool: clash punten worden ingevuld op basis van het gevonden object en type clash.
